复合式土工膜在渠道防渗工程中的应用：近年来，土工合成材料在土木工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术，国家从防渗、反滤、排水、加筋、防护等方面，提出了规范性技术要求，大大加快了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得到广泛应用，结合施工实践，浅谈复合土工膜的应用技术。
  　　1、复合式土工膜性能
 　　复合式土工膜（复合式防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。
 　　2.复合土工膜施工

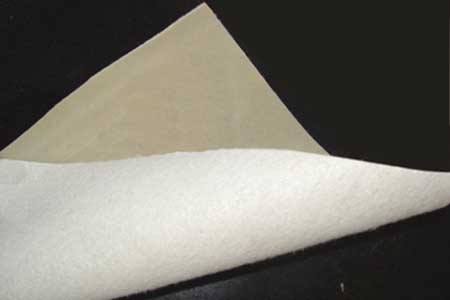

 　　复合式土工膜是在薄膜的一侧或两侧贴上土工布，形成复合土工膜。其形式有一布一膜、二布一膜、两膜一布等。
 　　土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。
 　　施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。
 　　复合式土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)
 　　根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。由于复合土工膜良好的防渗效果，目前，宝鸡峡灌区节水改造与续建配套项目建设中，大量采用该材料，受到了设计、建设单位的广泛好评。<来源于水资源网,有修改.>
 　　复合式土工膜特点:
　　幅宽6米，目前国内最宽复合膜
 　　抗穿刺强度高，摩擦系数大
 　　耐老化性能好，适应环境温度范围大
 　　优良的抗排水性能
 　　适用于水利、化工、建筑、交通、地铁、隧道、垃圾处理场等工程
　　主要技术指标： 400 500 600 700 800 900 1000 备 注 0.25～0.35 0.3～0.5
 　　断裂强度KN/m 5 75 100 120 140 160 180
 　　CBR顶破强力KN 11 15 19 22 25 28 30 纵横向
 　　撕破强力KN 0.15 0.25 0.32 0.40 0.48 0.56 0.62 纵横向
